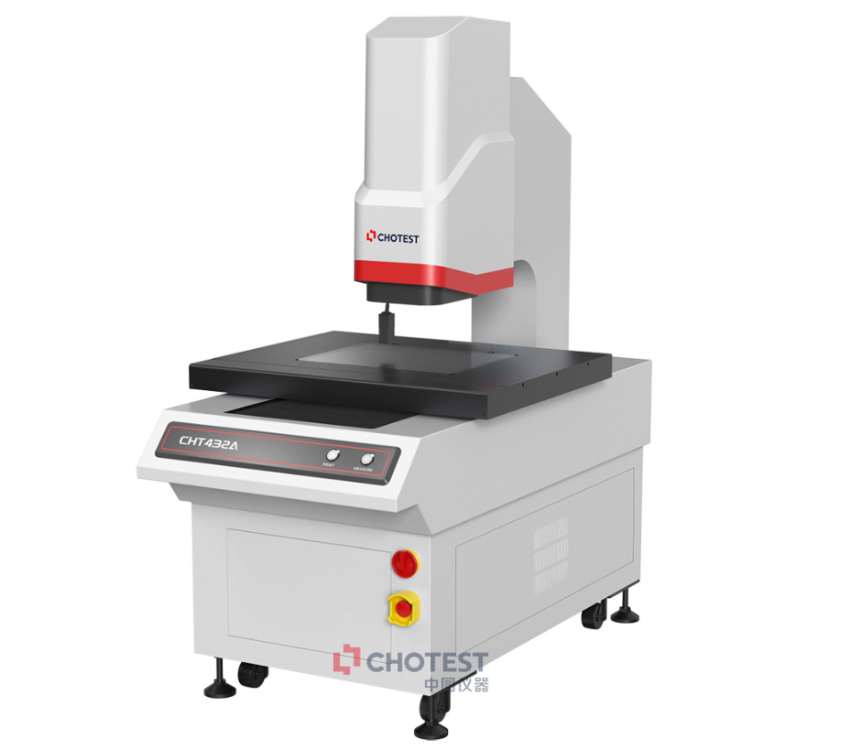

中图仪器CHT系列精密光学影像测量仪主要应用在各种精密电子、晶圆科技、塑胶、模具、汽车工程、精密零件、钟表零件、接插件、军工、粉末冶金、医药工业、光纤器件等**域中，以二维平面测量为目的，但主要还是用在卡尺、角度尺很难测量到或根本测量不到的，但在装配中起重要作用的零部件尺寸、角度等测量中。

数字化影像测量技术有良好的误差修正**势，CHT系列精密光学影像测量仪通过建立在严格数学模型的软件计算和实时控制来修正，能使非线性误差降低，提高了测量精度。具有高稳定性、高精度、高效率等特点，能够满足现代工业大批量、高精度的测量需求。

工作原理

影像仪是利用表面光或轮廓光照明后，经变焦距物镜通过摄像头，摄取影像再通过S端子传送到电脑屏幕上，然后以十字线发生器，在显示器上产生的视频十字线为基准，对被测物进行瞄准测量，并通过工作台带动光学尺，在X\Y方向上移动由多功能数据处理器进行数据处理，通过软件进行计算完成测量。

技术参数

产品型号：CHT系列
产品名称：全自动影像仪
X轴行程范围：（300-1200）mm
Y轴行程范围：（200-1500）mm
Z轴行程范围：200mm
光栅显示分辨率：0.1μm,0.5μm
图像传感器：高清彩色工业摄像机
运动导轨：精密直线导轨
主要特点：精准测量，操作简单，功能丰富
生产企业：深圳市中图仪器股份有限公司

注释：更多详细产品信息，请联系我们获取

CHT系列精密光学影像测量仪与电脑连接实现了产品测量的数字化及影像化，主要测量产品的长、宽、直径、角度、台阶高度等几何图形的测量。其电动CNC版本可实现产品的自动化测量，大大提高了测量效率，节省了用工成本，是现代企业品质检测部门的选择。


**点

a. 以非接触式的光学测量为主，接触式测量为辅，各传感器的快速切换，可进行全且准的测量任务；
B. 效率高，非接触式测量利用光学测量技术无需接触产品表面，可实现效率高的测量；

c. 通用性强，光学测量针对接触式测量无法实现接触的特征，可通过光学放大及光强调节进行测量，如微型特征，深槽内特征及接触易变形材料或薄件等。

CHT系列精密光学影像测量仪量程覆盖面广，满足客户多样的需求，针对特殊需求，还可定制开发。
